Seccionador giratorio de apertura lateral DIALT
Seccionador de apertura lateral, con 2 columnas aislantes por fase, una fija y la otra giratoria.
Generalidades

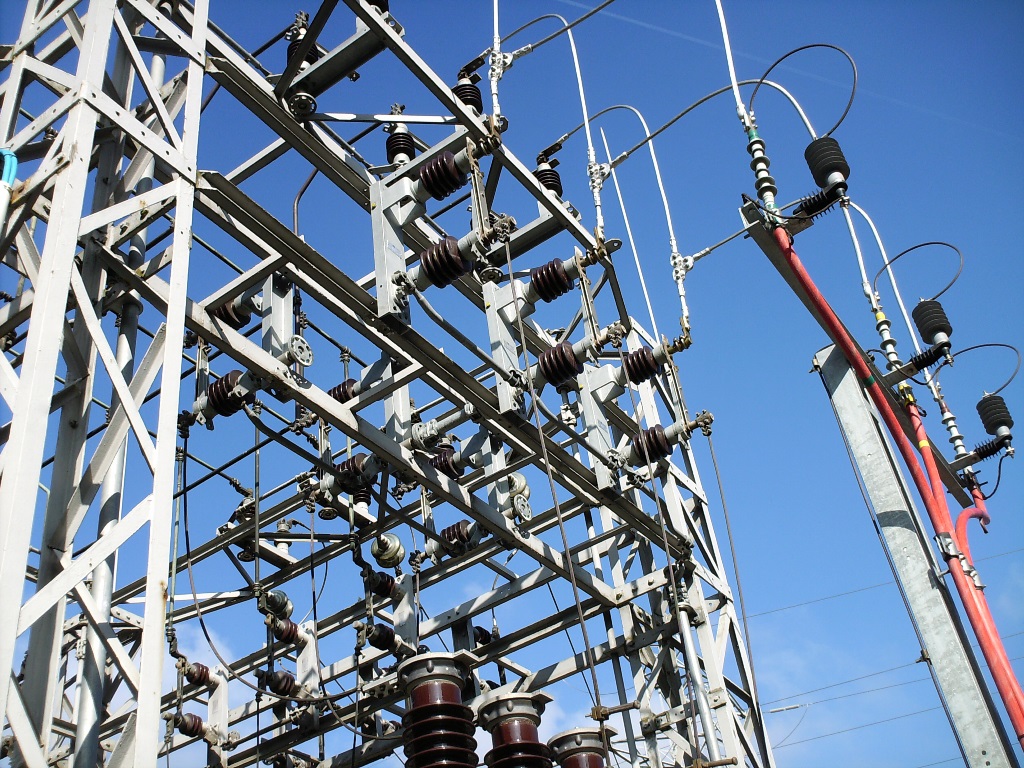

Seccionador y giratorio de apertura lateral para servicio en subestaciones, estaciones de transformación y líneas de transporte con distintos tipos de montaje I o III, horizontal o verticalmente.
Válido para tensiones desde 17,5 kV hasta 72,5 kV e intensidades de 630 a 1600 A.
Accionamiento por mandos giratorios, manuales o motorizados.
Observaciones
Puede incorporar cuchillas de puesta a tierra enclavadas mecánicamente con las principales, en la parte superior o inferior, cuyo accionamiento, bien en montaje I o III se realiza también con mando giratorio.
Los terminales de conexión pueden ser rectangulares o redondos.
Bajo pedido, se realizan ejecuciones especiales, como cuchillas rompehielos, etc.
Construcción
El bastidor es de perfil en U galvanizado en caliente, con aisladores de porcelana o poliméricos según normas UNE 21110 y las vías de corriente son de cobre electrolítico protegido.
