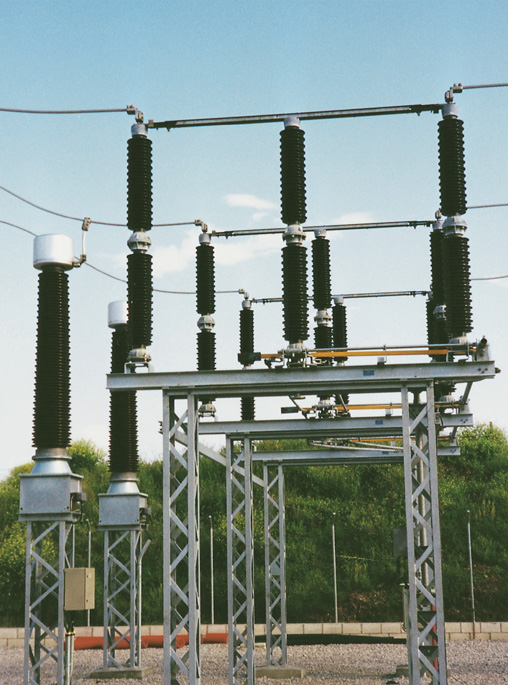

Seccionador giratorio de doble apertura lateral DIGUN
Seccionador giratorio de doble apertura lateral, con 3 columnas por polo, dos fijas y la columna central giratoria.
Generalidades
Seccionador giratorio de 3 columnas por polo, doble apertura lateral, para servicio en subestaciones, estaciones de transformación y líneas de transporte. Admite diferentes tipos de montaje, según las necesidades.
Se fabrica para tensiones desde 52 kV hasta 245 kV e intensidades de 800 a 2000 A.
Accionamiento por mandos giratorios, manuales o motorizados.
Observaciones
Puede incorporar cuchillas de puesta a tierra enclavadas mecánicamente con las principales, en la parte superior o inferior, cuyo accionamiento, bien en montaje I o III se realiza también con mando giratorio.
Los terminales de conexión pueden ser rectangulares o redondos.
Bajo pedido, se realizan ejecuciones especiales, como cuchillas rompehielos, etc.
Construcción
El bastidor es de perfil en U galvanizado en caliente, con aisladores de porcelana o poliméricos según normas UNE 21110 y las vías de corriente son de cobre electrolítico protegido.
